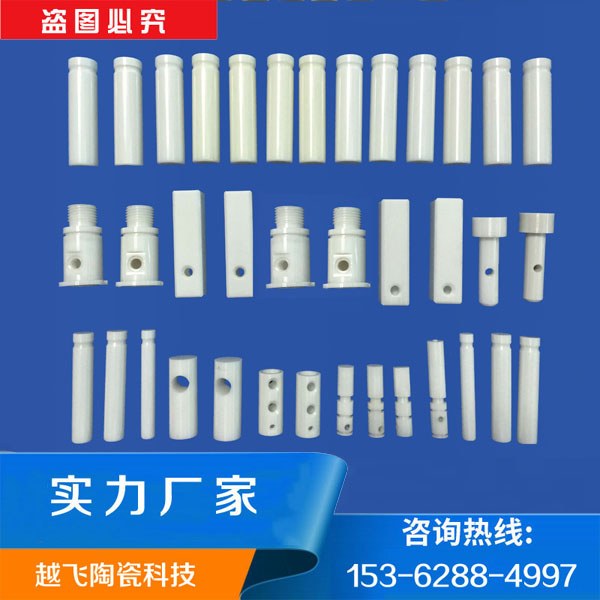

陶瓷柱塞是用氧化鋁（Al?O?）、氧化鋯（ZrO?）、氮化硅（Si?N?） 等高性能工程陶瓷制成的精密圓柱形零件，主要裝在泵、高壓設備、計量系統里做往復運動，核心優勢是耐磨、強耐蝕、高精度、長壽命。

現在看一看陶瓷柱塞的加工工藝有哪些？

一、粉體制備與預處理

原料粉體

高純氧化鋯 / 氧化鋁微粉，添加穩定劑、粘結劑、分散劑。

球磨混料

濕法球磨，保證粒度均勻、無團聚。

噴霧造粒

制成流動性好的球形顆粒，便于成型。

二、成型工藝（做出柱塞粗坯）

1. 干壓成型

適合簡單圓柱、短柱塞

效率高、成本低

密度均勻性一般

2. 冷等靜壓成型（CIP）

高壓水 / 油施壓

坯體密度高、均勻，高端柱塞常用

強度高，后續不易變形開裂

3. 注射成型（CIM）

適合復雜形狀、細小精密柱塞

精度高、一致性好

成本高，適合批量精密件

4. 擠壓成型

適合長圓柱、棒料

再按長度切割成柱塞坯

多用于長柱塞、軸類陶瓷件

三、脫脂與燒結（最關鍵步驟）

脫脂

低溫緩慢加熱，去除粘結劑，防止開裂。

高溫?zé)Y(jié)

氧化鋁：1600℃左右

氧化鋯：1450~1550℃

燒結后收縮率約 18%~22%，尺寸大幅縮小，硬度接近成品。

燒結后硬度極高，只能用金剛石工具加工。

四、精密機械加工（決定柱塞精度）

燒結后進行硬加工，是陶瓷柱塞核心工序：

1. 外圓精密磨削

采用金剛石砂輪

加工圓柱度、直線度

精度可達 μm 級，滿足高壓密封要求

2. 端面磨削 / 平磨

保證兩端面平行、垂直度

3. 內孔加工（若柱塞帶孔）

金剛石磨頭內圓磨

或激光打孔 + 研磨

4. 鏡面拋光

金剛石研磨膏拋光

表面粗糙度 Ra ≤ 0.02~0.05μm

車用尿素泵、高壓泵柱塞必須鏡面，減少密封磨損、防結垢

五、精加工與后處理

尺寸檢測分選

圓度、圓柱度、同軸度、尺寸公差篩選。

倒角、去毛刺

防止裝配劃傷密封圈。

清洗烘干

去除磨削液、粉塵。

探傷檢查

檢查暗裂、缺陷。

六、特殊工藝（高端柱塞）

熱等靜壓（HIP）

進一步提高致密度、消除微氣孔，強度更高。

涂層處理

極少用，陶瓷本身已足夠耐磨耐腐蝕。

激光加工

用于微小孔、異形槽。
